局部微环境在钙钛矿涂布中的实现挑战与设备级解决方案

在钙钛矿光伏迈向量产的过程中，涂布环节的环境控制始终是决定薄膜质量与产线良率的核心要素。前驱体溶液对水汽和氧气的高度敏感性，使得成膜过程必须在低湿、低氧、低颗粒的环境中进行。目前，行业主要采用两种技术路线来实现这一目标：一种是沿袭自半导体制造的全域高规格洁净室方案，另一种则是近年来兴起的局部精准微环境方案。二者在技术逻辑、投资成本与适用场景上存在显著差异。

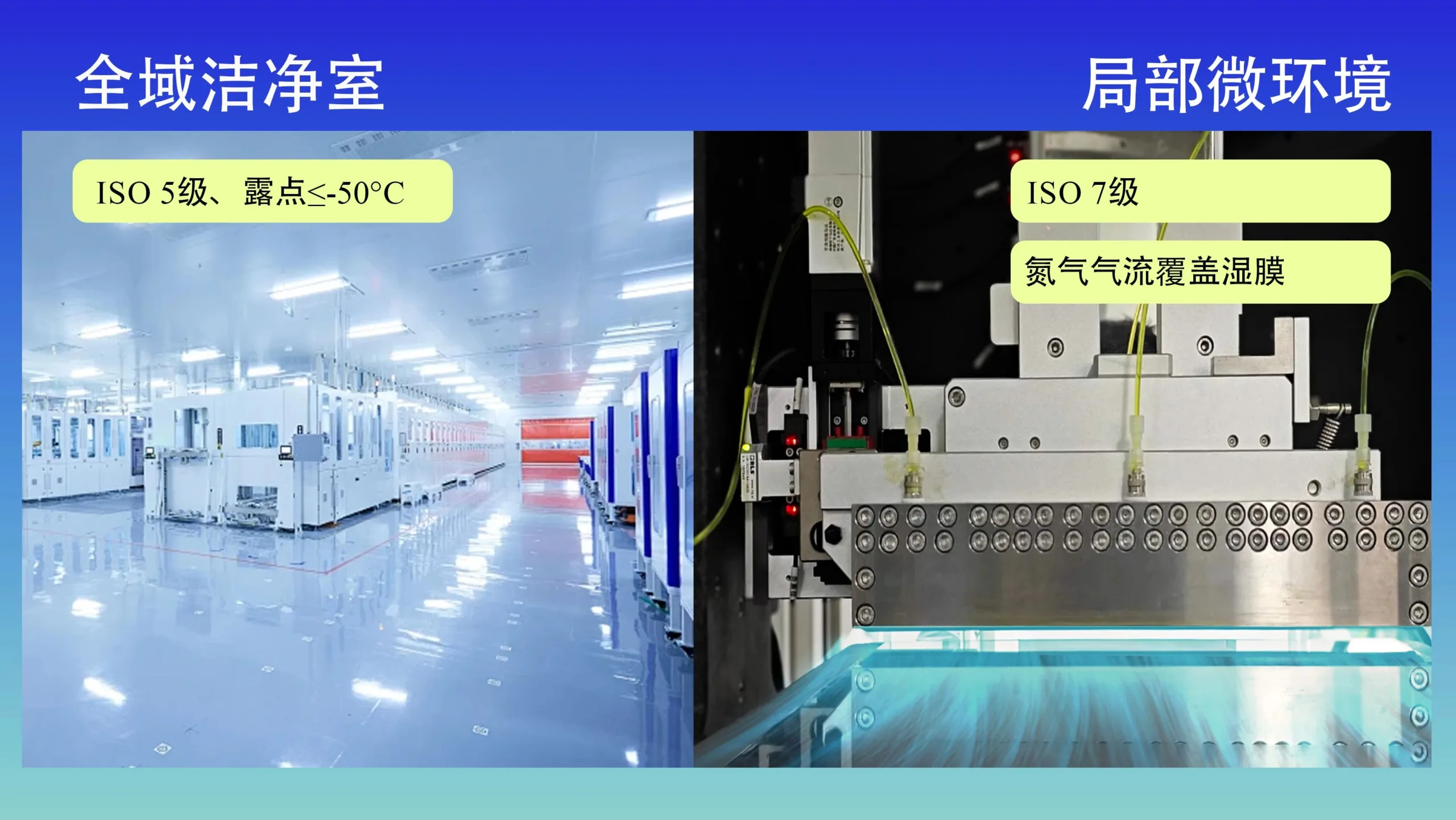

全域洁净室方案的核心思想是“以空间换稳定”。整条涂布线被置于一个恒温、恒湿、超净的封闭环境中，通常要求洁净度达到ISO 5级（百级），露点低于-50°C（对应相对湿度<1%）。这种环境通过大型组合式空调（MAU）、转轮除湿机、ULPA高效过滤器和单向层流系统共同维持。其优势在于环境参数高度均匀且稳定，工艺窗口宽，对操作人员的技术依赖较低。然而，代价同样显著：一条百兆瓦级产线的洁净室建设成本常占设备总投资的30%以上，年电力消耗可达数百万度。更关键的是，这种“全域防护”模式保护的对象，实际上是整条产线中不到1%的关键区域——狭缝模头下方那条宽度不足一米、存在时间仅数十秒的湿膜。

正因如此，局部微环境方案逐渐受到关注。该方案不再追求整个车间的超净，而是将受控区域缩小至工艺最敏感的“点”。典型配置是：主车间为ISO 7–8级干燥房（露点≤-40°C），而在涂布头周围构建一个独立的、由FFU（风机过滤单元）和密封罩组成的局部洁净腔，并辅以高纯氮气吹扫，在湿膜表面形成动态惰性气帘。由于受控体积大幅减小，维持同等洁净与干燥水平所需的能耗与设备投入显著降低。更重要的是，这种方案天然适配连续化生产——微环境可随涂布节奏动态启停，响应速度远高于庞大的洁净室系统。

要实现有效的局部微环境，对涂布设备本身提出了更高要求。设备需具备良好的密封性、集成化的气体通路、精确的气流控制能力，以及与后续工艺的无缝衔接。目前市场上部分新型涂布机已开始支持此类功能。众能光电近期推出的1200×600mm-V4.0狭缝涂布&真空成膜一体机，在设计之初就考虑了局部微环境的部署需求。其涂布区域配备全封闭外罩，内置工业级FFU模块，可在设备内部自主形成静态ISO 5级的局部空间。外罩采用双层迷宫密封结构，有效抑制外部空气渗入。

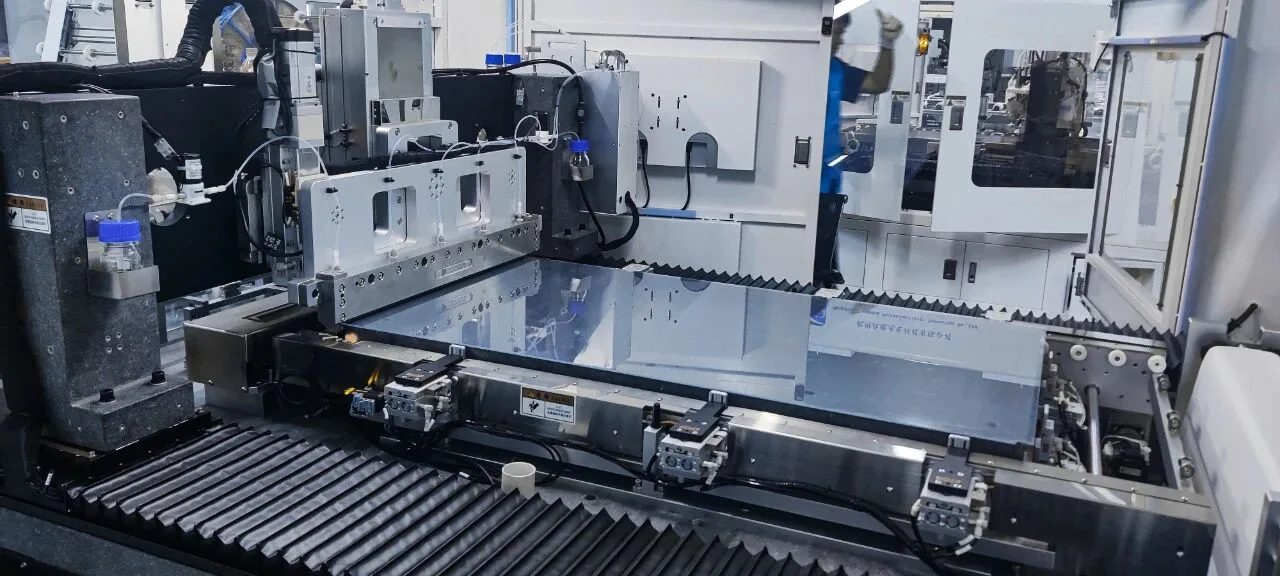

众能光电推出的狭缝涂布&真空成膜一体机V4.0预埋了独立的气体管路系统，标准工业接口可直接连接工厂高纯氮气源。在涂布启动前，系统可自动执行模头内腔吹扫程序，置换残留空气；涂布过程中，氮气从狭缝上方环形喷嘴均匀流出，在湿膜表面维持微正压，形成一道动态屏障。实测数据显示，在ISO 7级干燥房背景下，该局部区域的实时露点可稳定控制在-55°C以下，颗粒浓度（≥0.5 μm）低于100个/立方英尺，完全满足高质量钙钛矿成膜要求。

局部微环境并非对全域洁净室的替代，而是一种更具经济性的补充选项。对于已有高标准洁净基础设施的客户，支持微环境的设备仍可作为高可靠性工站运行，其内置FFU甚至可作为环境冗余备份。而对于新建产线或成本敏感型项目，局部方案则提供了显著的CAPEX与OPEX优势。以一条100 MW产线为例，采用局部微环境+普通干燥房的配置，可节省洁净系统投资约500–800万元，年电费降低30%以上。

此外，一体化设计进一步放大了局部微环境的价值。传统分体式设备中，涂布后的湿膜需经机械手转移至退火或封装工位，此过程即便在洁净室内，也存在短暂暴露风险。而V4.0将涂布与真空成膜集成于同一平台，湿膜基板通过内部传送机构直接进入相邻真空腔，全程处于受控或真空环境中，彻底规避了交叉污染。这种“零暴露”流程，不仅提升了薄膜重复性，也简化了产线布局。

尽管局部微环境在理论上具有显著优势，其工程实现却面临多重挑战。首要难点在于气流组织的精确控制：氮气吹扫若风速过高或角度不当，易扰动湿膜液面，引发条纹或厚度不均；若流量不足，则无法有效隔绝水氧。其次，密封与正压维持需在频繁开合（如基板进出）条件下保持稳定，对机械结构设计提出严苛要求。此外，多系统协同（FFU、气体、温湿度传感、涂布动作）必须高度同步，否则微环境参数波动将直接影响成膜重复性。当前的突破方向集中于三点：一是通过CFD仿真优化喷嘴布局与气流形态；二是采用动态压力反馈控制，实现“按需供气”；三是将环境控制深度集成至设备底层控制系统，而非作为外挂模块。这些进展正逐步将局部微环境从概念验证推向量产可靠。

从产业演进角度看，环境控制策略的选择，本质上是对技术成熟度与经济可行性的权衡。在研发阶段，全域洁净室提供的稳定性无可替代；但在量产爬坡期，局部微环境所体现的工程理性——将资源精准投向价值密度最高的环节——或许更能推动钙钛矿技术跨越产业化鸿沟。而设备作为这一策略的物理载体，其架构是否原生支持灵活的环境控制，将成为客户决策的重要考量。
